VRF-системы TIMS-ASА

Cамые мощные автономные внешние блоки для VRF-систем, выпускаемые компанией «ТИКА». Каждый прибор укомплектован двумя высокопроизводительными спиральными компрессорами Mitsubishi. Они характеризуются отличными мощностными показателями и надежностью как при минимальной, так и при максимальной загрузке.

Наружный теплообменник состоит из медных трубок диаметром 7 мм и алюминиевых ребер. Благодаря усовершенствованной конструкции они обеспечивают большую площадь теплообмена, улучшают циркуляцию воздуха и уменьшают его сопротивление, что способствует более эффективному теплообмену. Кроме того, снижается влияние низкой температуры окружающей среды на нагревательную способность VRF-системы.

Особая гордость TICA — технологии интеллектуального контроля. Они автоматически регулируют количество хладагента в VRF-системе, скорость вентиляторов в различных режимах, восстанавливают заданные пользователем параметры после возобновления подачи питания, выявляют причины неполадок и по возможности устраняют их.

Подробнее

Независимый наружный блок TIMS200ASA

Независимый наружный блок TIMS200ASA Независимый наружный блок TIMS200ASA — младшая модель в линейке TIMS-ASA. При эксплуатации в режиме охлаждения ее […]
Подробнее

Независимый наружный блок TIMS220ASA

Независимый наружный блок TIMS220ASA Независимый наружный блок TIMS220ASA — один из самых экономичных автономных наружных блоков серии TIMS-ASA: потребляемая им […]
Подробнее

Независимый наружный блок TIMS240ASA

Независимый наружный блок TIMS240ASA Мощность независимый наружный блок TIMS240ASA достигает 24 л.с. В режиме охлаждения он выдает 67 кВт, обогрева […]
Подробнее

Независимый наружный блок TIMS260ASA

Независимый наружный блок TIMS260ASA Производительность независимый наружный блок TIMS260ASA в режиме охлаждения — 73 кВт, обогрева — 81,5 кВт, или […]
Подробнее

Независимый наружный блок TIMS280ASA

Независимый наружный блок TIMS280ASA Мощность независимый наружный блок TIMS280ASA составляет 28 л.с. Изделие выдает 78,5 кВт при работе на холод […]
Подробнее

Независимый наружный блок TIMS300ASA

Независимый наружный блок TIMS300ASA Независимый наружный блок TIMS300ASA -один из самых мощных блоков серии TIMS-ASA: в режиме охлаждения он выдает […]
Подробнее

Независимый наружный блок TIMS320ASA

Независимый наружный блок TIMS320ASA Независимый наружный блок TIMS320ASA -наиболее производительный внешний блок в линейке TIMS-ASA: при работе на холод выдает […]

VRF-СИСТЕМЫ TIMS-ASA

ЧТО ТАКОЕ ВНЕШНИЕ БЛОКИ VRF-СИСТЕМ?

Наружный блок является важнейшим элементом системы центрального кондиционирования. Он снабжает хладагентом и автоматически регулирует работу множества внутренних блоков. В частности, выпускаемые компанией TICA автономные (независимые) агрегаты TIMS-ASA могут обслуживать до 40 таких блоков, причем сразу нескольких видов (кассетных одно- и двухпоточных, с круговым распределением воздушного потока, канальных низко-, средне- и высоконапорных, настенных, напольно-потолочных, высокопроизводительных и др.), и с их помощью создавать комфортные климатические условия в таком же количестве помещений.

Агрегаты TIMS-ASA, как и менее производительные наружные блоки серий TIMS-AST и TIMS-BST, построены на базе самой передовой, инверторной системы постоянного тока. Ее преимуществами являются:

  • плавное регулирование работы;
  • небольшие пусковые токи;
  • быстрое установление в помещении заданной пользователем температуры;
  • непрерывное поддержание температуры на требуемом уровне (ее колебания минимальны и не превышают 0,3—0,5 градуса);
  • высокая энергоэффективность (инверторные кондиционеры затрачивают на охлаждение или обогрев одного квадратного метра 25—33 Вт, что на 20—40% ниже, чем у обычных);
  • очень высокие показатели холодо- и теплопроизводительности (у некоторых моделей коэффициент COP превышает 4); длительный срок службы — до 25 лет (у традиционных кондиционеров — 6—7 лет).

Несмотря на высокую производительность, изделия занимают сравнительно небольшую площадь: даже на самый большой внешний блок приходится чуть более 1 кв.м.



КОНСТРУКЦИЯ НАРУЖНЫХ БЛОКОВ

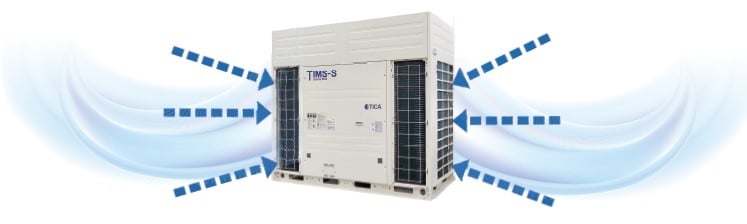

Наружные блоки TIMS-ASA забирают воздух с четырех сторон, что позволяет по максимуму использовать площадь теплообменника, увеличить скорость прохождения через него воздушного потока, повысить эффективность теплообмена и всей VRF-системы в целом.

Четырехсторонняя система забора воздуха

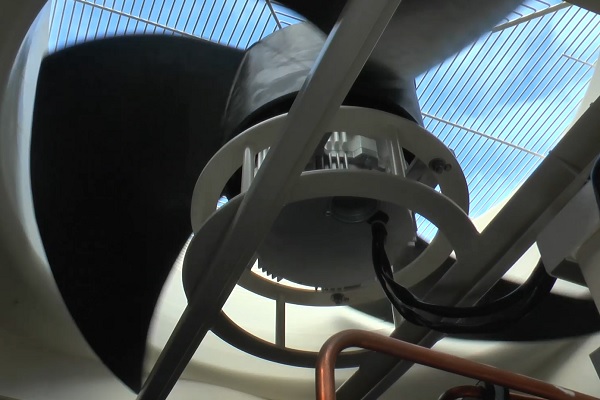

С той же целью каждое изделие оснащается двумя осевыми трехлопастными вентиляторами довольно значительного диаметра. Они обеспечивают подачу большего объема воздуха, при этом вращаются на относительно низкой скорости (до 1000 об/мин). Как следствие, уровень издаваемого ими шума сравнительно невелик.

Трехлопастный осевой вентилятор

Если включена функция ANTI SNOW, вентилятор наружного блока периодически начинает вращаться на повышенной скорости, чтобы сбросить образовавшийся на нем снежный покров. Когда эта функция отключена, вентилятор работает в обычном режиме.

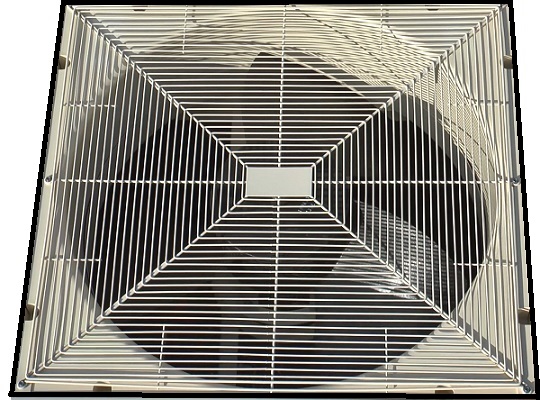

Фото формы решетоки вентиляторов

Обтекаемая форма решеток вентиляторов обеспечивает более равномерное распределение воздушного потока. Кроме того, она также способствует снижению его сопротивления, что положительно сказывается на уровне шума во время эксплуатации прибора.

Сердцем внешних блоков, выпускаемых компанией «ТИКА», являются DC-инверторные спиральные компрессоры Mitsubishi. Они «упакованы» в изоляционный кожух, который эффективно поглощает шумы. Важными конструктивными элементами таких агрегатов являются:

ассиметричная спираль, позволяющая уменьшить утечку газообразного хладагента и тем самым повышающая производительность изделия;

Вид асимметричной спирали

сепаратор масла, быстро и с 99,9-процентной эффективностью отделяющий масло от воздуха, после чего оно снова возвращается в компрессор. Такой подход помогает поддерживать постоянное количество масла в агрегате для его надлежащего функционирования;

усовершенствованная трубка всасывания хладагента, благодаря которой производительность устройства на максимальных оборотах не снижается;

камера высокого давления, гарантирующая значительный коэффициент сжатия, обеспечивающая подачу масла за счет разности внутренних давлений, лучшее охлаждение двигателя компрессора и пониженный уровень шума при эксплуатации;

гибкий каркас, уменьшающий трение и предотвращающий утечку масла, благодаря чему производительность электроприбора возрастает.

Бесколлекторный двигатель постоянного тока позволяет плавно регулировать частоту вращения, а значит, гарантирует более стабильную и надежную работу компрессора. Он характеризуется очень высоким КПД, на максимальных оборотах достигающим почти 90% (по данному показателю на 20—30% превосходит свой AC-аналог), и низким уровнем шума. Виброустойчивая опора двигателя способствует его бесперебойной работе и существенно уменьшает вибрации.

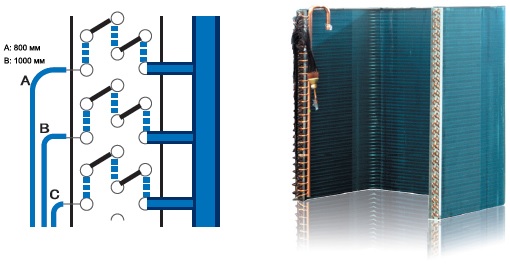

Теплообменник состоит из 7-миллиметровых медных трубок (большой наружный диаметр позволяет увеличить объем проходящего по ним хладагента) и алюминиевых ребер с гидрофильным покрытием. Благодаря ему конденсат не скапливается на ребрах, не замерзает и не приводит к ухудшению теплообмена. Кроме того, данное покрытие препятствует скоплению грязи, образованию плесени и грибков, появлению неприятных запахов и избавляет от необходимости слишком часто выполнять очистку внешнего блока.

Теплообменник

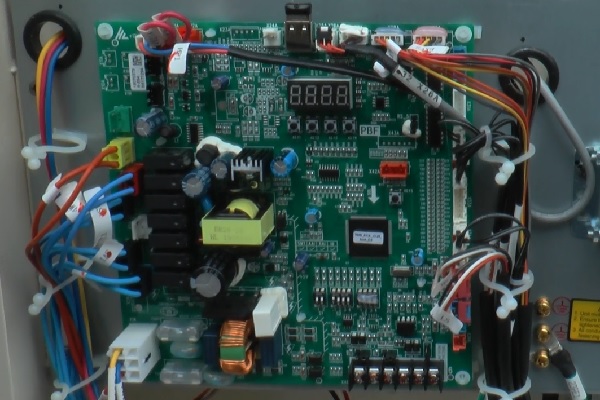

Его мозгом является главная, или материнская плата. Она отвечает за большинство процессов, протекающих в VRF-системе. Благодаря ей регулируется поток хладагента, осуществляются возврат масла в соответствии с режимом работы агрегата, интеллектуальная разморозка, автоматическое присвоение адресов внутренним блокам, реализована функция усреднения времени наработки (ротации) компрессоров для увеличения срока их службы.

Главная плата VRF-системы

В случае непредвиденного отключения питания плата автоматически восстанавливает заданные пользователем настройки (они записываются устройством хранения данных Black Box), после того как подача питания возобновляется. Таким образом, повторная настройка VRF-системы не требуется.

Технология интеллектуальной разморозки, внедренная в кондиционерах TICA, позволяет автоматически определять время, когда необходимо выполнить разморозку исходя из установленных параметров обогрева. При полной нагрузке VRF-система определяет время проведения данной процедуры на основании разницы температур теплопередачи наружного блока, при частичной нагрузке — в соответствии с эффективностью теплообмена: если она несколько снизилась, значит, пора выполнить разморозку.

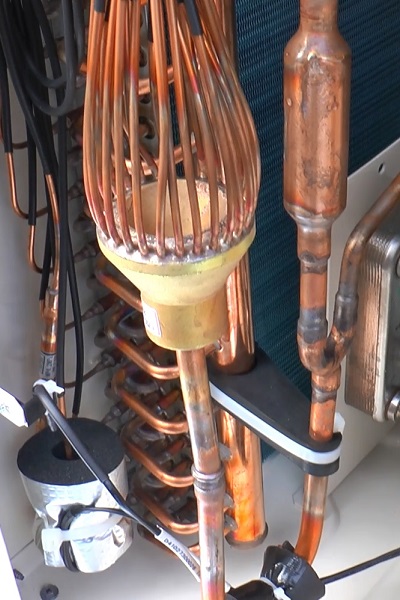

Конструкция, предотвращающая обмерзание внешнего блока VRF-системы

В агрегатах TIMS, выпускаемых TICA, используется уникальная конструкция, предотвращающая обмерзание их нижней части во время работы в режиме обогрева. В ходе разморозки она позволяет полностью избавиться от смеси воды со льдом и сохранить высокую нагревательную способность изделия даже при экстремальных морозах.

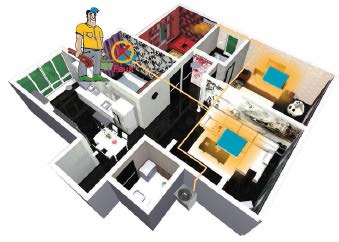

VRF-система может контролировать каждый внутренний блок в отдельности. В случае возникновения неисправности в одном блоке остальные агрегаты продолжат работать в заданном пользователем режиме. Тем временем функция самодиагностики и автоматического устранения сбоев займется поиском причин неисправности. Информация о возникшей ошибке тут же будет передана на пульт дистанционного или централизованного управления. Соответствующий код появится на экране дисплея. Если сбой не носит критического характера, система может исправить его самостоятельно, без участия технического специалиста, что существенно упрощает ее обслуживание и ремонт. Вся информация о зафиксированных неисправностях записывается устройством хранения данных Black Box.

Фото контроля внутренних блоков

Управление работой VRF-систем

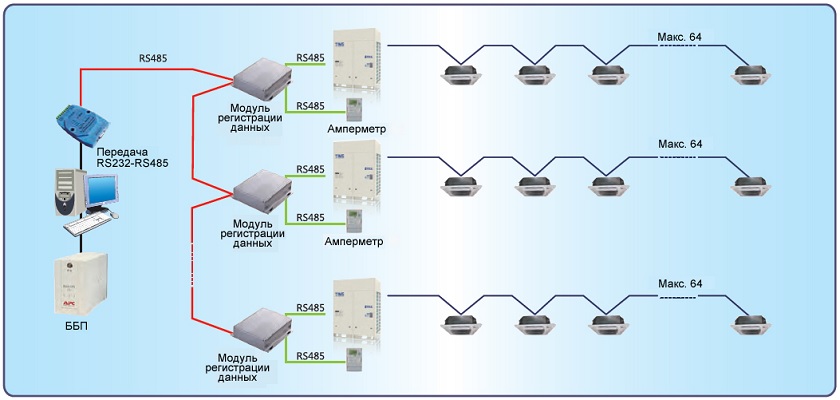

Предусмотрено как независимое, так и централизованное регулирование режимов работы и состояния наружных блоков. Программное обеспечение, предназначенное для местного управления кондиционерами, позволяет полностью контролировать их функции и осуществлять динамический мониторинг всех параметров. То же самое касается автоматизированных систем управления зданием, к которым подключаются внешние блоки TIMS. Для этих целей используются широко распространенные сетевые протоколы BACnet и ModBus. Связь поддерживается с помощью локальной операционной сети LonWorks или посредством Ethernet.

Локальная операционная сеть, управляющая VRF-системой

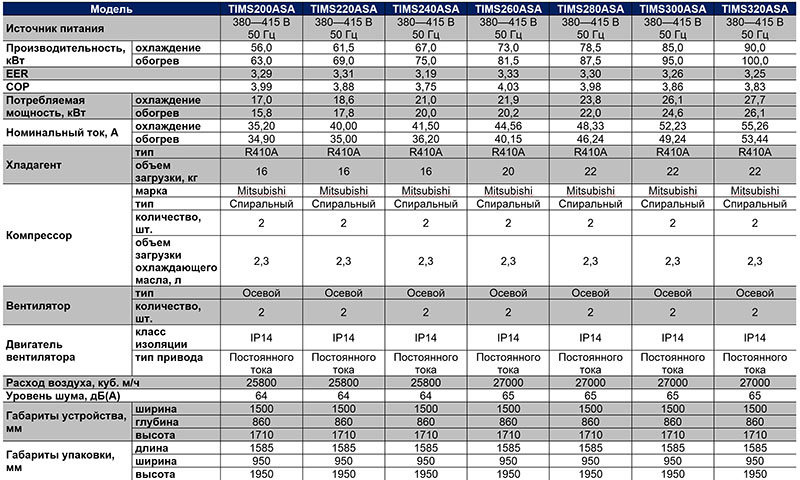

Сравнительные характеристики VRF-систем TIMS-ASA

Фото характеристик VRF-систем TIMS-ASA-1

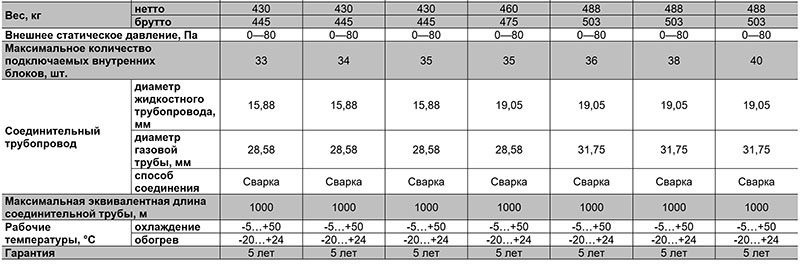

Фото характеристик VRF-систем TIMS-ASA-2
